首页产品专区电力谐波分析仪 > PROVA-6830A电力品质分析仪

PROVA-6830A电力品质分析仪

产品特点   Product Features
适用各种电力系统 (三相四线、三相三线、单相两线、单相三线)
电流电压都是真均方根值 (True RMS)
真实功率,瓦特 (W , KW , MW , GW)
在功率 (VA , KVA , MVA) ,虚功率 (VAR , KVAR , MVAR)
功率因素 (PF) ,相角 (Φ)
瓦特小时,耗电度数 (WH , KWH , KVARH , PFH)
电流测量从 0.1mA 到 3000A , 可测小型IT待机耗电量到大型电力系统的最大需求
一个画面同时显示35个三相四线的电力参数
可设定CT比(1 to 600)与PT比(1 to 3000)
同时显示电压与电流波形,以了解两者关系
显示系统最大需求 ( 平均耗电量 AD 用 W , KW , MW 表示 )
显示系统最大需求 ( 最大需求 MD 用 W , KW , MW 表示, 使用者可设定评估时间)
有背光的大型点阵矩阵LCD显示
光学式 USB界面
内建时钟及万年历,配合记录使用
电流电压谐波分析可高达99次
一个画面同时显示波形与50个谐波
高速度取样速度(每周期1024点)来确实显示波形,并指出最大最小峰值
谐波总量百分比 (%THD-F) 分析
示各种电力系统相位图(Phasor Diagram),以了解各相间的电压电流关系
侦测电压瞬间不稳,记下28个发生点(时间+几个周期),使用者可设定上下限百分比 (%)
显示三相电压不平衡比值 (VUR)
显示三相电压不平衡因百分比 (d0% ,d2%)
显示中性线不平衡的电流 (In)
记忆容量可纪录三相四线系统17000笔资料,使用者可设定定时记录的时间 (2到6000秒)
可即时输出波形、电力系统参数或100个谐波等资料
产品规格

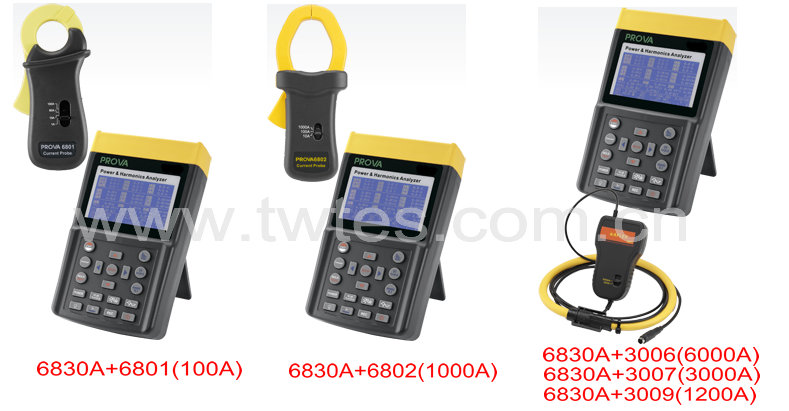

PROVA-6830A+6801 电力品质分析仪(100A)
PROVA-6830A+6802
电力品质分析仪
(1000A)
PROVA-6830A+3009 电力品质分析仪(1200A)
PROVA-6830A+3006
电力品质分析仪(6000A)
PROVA-6830A+3007
电力品质分析仪(3000A)

部直径(Model 3007 3006 3009为软性感测器直径)∶
-Model 6801(100A) 30mm(approx),210mm(长)*62mm(宽)*36mm(高),200g( 重量)
-Model 6802(1000A) 55mm(approx),64*24mm(bus bar) 244mm(长)*97mm(宽)*46mm(高),600g( 重量)
-Model 3007 (3000A)24英吋/610mm(挠线长度) 130mm(长)*80mm(宽)*43mm(高),410g( 重量)
-Model 3009 (1200A)18英吋/460mm(挠线长度) 130mm(长)*80mm(宽)*43mm(高),390g( 重量)
-Model 3006 (6000A)24英吋/610mm(挠线长度) 130mm(长)*80mm(宽)*43mm(高),390g( 重量)

AC(交流)瓦特(50或60Hz,PF(功率因素)0.5到1.CT(比流器比值)=1)
范围
解析度

读值准确度(6830+6801)

读值准确度 (6830+6802)

读值准确度 (6830+3007)
5.0 – 99.9W
0.1W
±1% ± 0.8 w
±1% ± 0.8 w
±1% of Range
1.000 – 9.999 KW
0.001 KW
±1% ± 8 w
±1% ± 8 w
±1% of Range
10.00 – 99.99 KW
0.01 KW
±1% ± 8 0w
±1% ± 8 0w
±1% of Range
100.0 – 999.9 KW
0.1 KW
±1% ± 0.8kw
±1% ± 0.8kw
±1% of Range
1000 – 9999 KW
1 KW
±1% ± 8kw
±1% ± 8kw
±1% of Range
0.000 – 9.999MW

0.001MW

±1% ± 8 0kw
AC(交流)电流( 50 或 60Hz,自动档位,真均方根值,波峰因素<4,CT=1)

范围
解析度
读值准确度
6830+6801

(超载保护 AC200A)

0.050 – 9.999A
0.00A
±0.5% ± 0.05A
10.00 – 60.00A
0.01A
±0.5% ± 0.5A
60.00 – 99.99A
0.01A
±0.1% ± 0.5A

6830+6802

(超载保护 AC2000A)

0.04 – 10.00A
0.01A
0.4A – 100.0A
0.1A
±0.5% ± 0.5A
4.0 – 1000.0A
1A
±0.5% ± 5A
6830+ 3007

(超载保护 AC3500A)

4 – 300A

0.1A
±1% of Range
300.0 – 999.9A
0.1A
±1% of Range
1000 – 3000A
1A
±1% of Range
AC(交流)电压 ( 50 或 60 Hz,自动档位,真均方根值,波峰因素<4,输入阻抗10M ΩVT(PT)=1CT=1,800V超载保护)
范围
解析度
读值准确度
范围
解析度
读值准确度

4.0V – 500.0 (Phase to Neutral)

0.1V

± 0.5% ± 5dgts

4.0V – 600.0V (Phase to phase)

0.1V

± 0.5% ± 5dgts

AC(交流)电流的谐波分析(1~99阶)6802大电流钩部
范围
百分比(%)
电流值(A)
解析度
读值准确度
解析度
读值准确度
1 – 20 th

0.1%

±2%

0.1 A

±2% of reading ± 0.4A
21 – 50 th
4% of reading ±2.0%
±4% of reading ±0.4A
51 – 99 th
6% of reading ±2.0%
±6% of reading ±0.4A
AC(交流)电流的谐波强度(1~99阶)6801小电流钩部,适合CT
范围
百分比(%)
电流值(A)
解析度
读值准确度
解析度
读值准确度
1 – 10 th

0.1%

±0.25 of reading ±1%

0.1mA / 0.1A

±0.2% of reading ±7dgts
11 – 20 th
±2% of reading ±1%
±2% of reading ±7dgts
2 1 – 50 th (A范围)
±5% of reading ±1%
±5% of reading ±7dgts
2 1 – 50 th (mA范围)
±10% of reading ±1%
±10% of reading ±7dgts
5 1 – 99 th
±35% of reading ±1%
±35% of reading ±7dgts
AC(交流)电流的谐波分析(1~99阶)3007超大电流软性钩部
范围
百分比(%)
電流值(A)
解析度
读值准确度
解析度
读值准确度
1 – 20 th

0.1%

±2%
0.1A / 1A
±0.2% of Range ±0.4A/40A
21 – 50 th
± 6%
±4% of Range ± 0.4A/40A
51 – 99 th
±10%
±6% of Range ± 0.4A/40A
总谐波失真值(THD)
范围
解析度
读值准确度 (6801)
读值准确度 (6802)
读值准确度 (3007)
0.0 – 20%
0.1%
±1%
±2%
±2%
20 – 100%
0.1%
±3% of reading ±5%
±6% of reading ±1%
±6% of reading ±1%
100 – 999.9%
0.1%
±10% of reading ±10%
±10% of reading ±1%

±10% of reading ±1%

交流电压峰值(峰值>5V) 或 AC电流 (峰值>20A),VT=1
范围
取样时间
读值准确度
50Hz
19 μS
±5% ±30digits
60Hz
16 μS
±5% ±30 digits
谐波的波峰因素 (C.F.)(峰值>5V) 或 ACA(峰值範圍>10%),VT=1
范围
解析度
读值准确度
1.00 – 99.99
0.01
±5% ±30digits
在自動模式上的頻率
范围
解析度
读值准确度
45 – 65Hz
0.1Hz
0.2Hz
功率因素(PF)
范围
解析度
读值准确度
0.00 – 1.00
0.01
± 0.04
相角 (Φ)
范围
解析度
讀值準確度
-180 。 to 180 。
0.1 。
± 1 。
一般規格
钩部直径 Φ(6801)
约30mm
钩部直径Φ(6802)
约55mm(approx.), 64 X 24mm(Bus Bar)
电池规格
1.5V SUM-3 x 8
显示
有背光的大型点矩阵LCD
耗电量
约140mA
外部直流电源
直流12V的变压器 (为了操作安全,一定要有600V耐压保护)
每周期取样速度
1024
LCD显示更新速度
1 times / sec.
操作温度
-10°C to 50°C
操作湿度
< 85% relative
储存温度
-20°C to 60°C
储存湿度
< 75% relative
重量(6830)
1160g (包括八个电池)
重量(6801)
200g
重量(6802)
600g
重量(3007)

410g
重量(3009)


390g
尺寸(6830)
257 (L) x 155 (W) x 57 (H) mm ,10.1"(L) x 6.1" (W) x 2.3" (H)
尺寸(6801)
210 (L) x 62 (W) x 36 (H) mm ,8.3 " (L) x 2.5" (W) x 1.4" (H)
尺寸(6802)
244 (L) x 97 (W) x 46 (H) mm ,9.6 " (L) x 3.8" (W) x 1.8" (H)

尺寸(3007)
130(L) x 80 (W) x 43 (H) mm ,5.1" (L) x 3.1" (W) x 1.7" (H)
尺寸(3009)

130(L) x 80 (W) x 43 (H) mm ,5.1" (L) x 3.1" (W) x 1.7" (H)
附件
四条测试棒与四个鳄鱼夹,携带用背袋x1,说明书x1,电池1.5V x 8,軟體CD*1,軟體使用手冊*1,USB對RS232線*1,變壓器*1
